a. Mampu memahami tentang sensor ultrasonik dan aplikasi yang lebih kompleks
b. Mampu menggunakan proteus dan mengaplikasikannya.
c. Mampu memahami rangkaian.
2. Alat dan Bahan [Kembali]
· Sensor MPXA6115A6U
· Resistor 220 V
· LED Green
· Power
· DC Voltmeter
Sensor tekanan adalah sensor untuk mengukur tekanan suatu zat.Satuan tekanan sering digunakan untuk mengukur kekuatan dari suatu cairan atau gas.
Satuan tekanan dapat dihubungkan dengan satuan volume (isi) dan suhu. Semakin tinggi tekanan di dalam suatu tempat dengan isi yang sama, maka suhu akan semakin tinggi. Hal ini dapat digunakan untuk menjelaskan mengapa suhu di pegunungan lebih rendah dari pada di dataran rendah, karena di dataran rendah tekanan lebih tinggi.
Sensor seri MPXxx6115A mengintegrasikan on-chip, op amp bipolar sirkuit dan network resistor film tipis untuk memberikan sinyal output tinggi dan kompensasi suhu. Bentuk kecil faktor dan keandalan tinggi dari integrasi chip membuat tekanan ada pilihan yang logis dan ekonomis untuk perancang sistem.
Grafik Tegangan Output Sensor Tekanan MPXA6115A6U
Datasheet sensor MPXA6115A6U klik disini

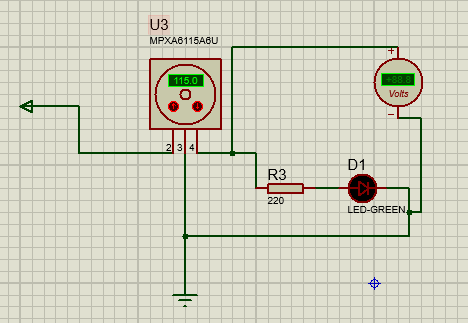

4. Rangkaian dan Prinsip Kerja [Kembali]
Prinsip Kerja :
Pada rangkaian sederhana sensor tekanan ini, saya menggunakan sensor MPXA6115A6U sebagai sensor tekanannya, dimana terdapat 3 kaki-kaki. Kaki no 2 dihubungkan ke sumber dengan besar 5 V. Lalu kaki no 3 di ground kan. Kaki no 4 dihubungkan ke resistor sebesar 220 dan dihubungkan ke LED Green yang berfungsi sebagai bentuk keluaran (output). Pada rangkaian, dihitung besar tegangan. Semakin besar penguatan pada sensor tekanan maka semakin besar pula tegangan yang terhitung.
Pada rangkaian sederhana sensor tekanan ini, saya menggunakan sensor MPXA6115A6U sebagai sensor tekanannya, dimana terdapat 3 kaki-kaki. Kaki no 2 dihubungkan ke sumber dengan besar 5 V. Lalu kaki no 3 di ground kan. Kaki no 4 dihubungkan ke resistor sebesar 220 dan dihubungkan ke LED Green yang berfungsi sebagai bentuk keluaran (output). Pada rangkaian, dihitung besar tegangan. Semakin besar penguatan pada sensor tekanan maka semakin besar pula tegangan yang terhitung.
Video Simulasi Rangkaian Sederhana Sensor Tekanan
