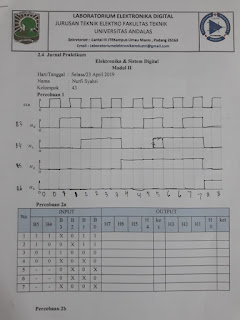

1. Jurnal [kembali]
2. Hardware [kembali]
3. Video Praktikum [kembali]
4. Analisa [kembali]
a. Fungsi JK dalam rangkaian!
JK flipflop mempunyai 2 masukan J dan K. JK flipflop juga dapat dbuat dari gerbang NAND maupun NOR. Prinsip kerja JK flipflop pada yaitu, apabila kedua input J dan K diberi nilai 1 maka flipflop tersebut akan berubah menjadi toogle. Toogle maksudnya jika flipflop akan hidup jka diberi pulsa pertama dan akan mati jika diberi pulsa kedua, dan sebaliknya. Jadi fungsi JK flipflop dalam rangkaian adalah untuk memberi input, seperti yang terlihat pada jurnal, input benilai 0 1 0 1 0 1.
b. Cara mengubah output biner ke decimal
Output
pada rangkaian berupa urutan biner, dikarenakan pada clock yang
merupakan suatu deretan pulsa yang naik atau turun secara periodik, maka
ketika mentrigger flip-flop pertama akan menghidupkan lampu LED
pertama, dan mentrigger flip-flop kedua agar menghidupkan LED, setelah
mati flip-flop pertama maka akan menghidupkan flip-flop kedua, dan
mentrigger flip-flop ketiga begitu seterusnya sampai flip-flop ke-empat,
sebuah flip-flop akan mati apabila flip-flop sebelumnya telah mencapai
satu kali periode.Grafik
clock, H0, H1, H2, dan H3 berbeda semuanya dengan pola seperti urutan
biner.
Dalam sistem digital sistem bilangan biner
digunakan untuk menyatakan kondisi on/off. namun kadang kala diperlukan
sebuah pengkonversian yang berfungsi untuk merubah bilangan biner ke
desimal. Jika dalam
bilangan desimal dikenal ada istilah satuan, puluhan, ratusan, ribuan
dan seterusnya, maka pada bilangan biner dikenal dengan istilah satuan,
duaan, empatan, delapanan dan seterusnya dengan kelipatan
Sistem desimal sistem biner
Satuan = 10° Satuan = 2° Puluhan = 10¹ Duaan = 2¹ Ratusan = 10² Empatan = 2² Ribuan = 10³ Delapanan = 2³
