1. Kondisi [kembali]
Kondisi yang digunakan pada tugas pendahuluan ini adalah percobaan 2 kondisi 9, yaitu:
Dengan menggunakan rangkaian pada kondisi 1, ganti resistor 1k dengan resistor 100k, lalu amati sinyal keluarannya pada kedua ujung kaki resistor 100k dengan menggunakan osiloskop.
Grafik Output:
3. Video Tutorial [kembali]
4. Prinsip Kerja Rangkaian [kembali]

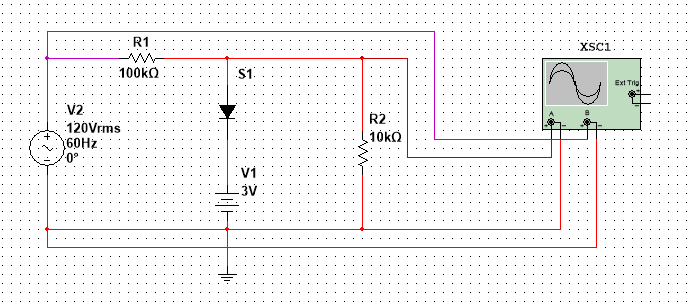

Rangkaian diatas merupakan rangkaian clipper. Rangkaian clipper adalah rangkaian yang berfungsi untuk memotong atau menghilangkan sebagian sinyak masukan yag berada di bawah atau di atas level tertentu.
Arus mengalir dari AC Power (+) menuju hambatan R1 100kOhm. Pada saat dipercabangan, arus melewati dioda (forward bias) sebagai penyearah. Hal ini karena hambatan pada dioda lebih kecil daripada hambatan pada R2 10kOhm. Setelah itu arus mengalir ke DC power. Tegangan yang terhitung pada rangkaian akan sama karena memakai rangkaian paralel.
5. Link Download [kembali]
Download Rangkaian disini
Download Video disini
Download HTML disini
