1. Kondisi [kembali]

Tampilkan angka 4,7,5 secara bergantian

2. Rangkaian Simulasi [kembali]

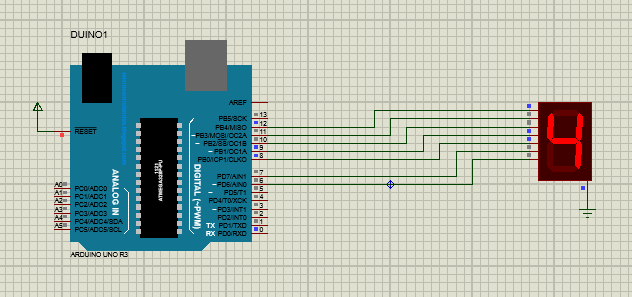

Prinsip Kerja :

Pada rangkaian diatas digunakan arduino uno dan seven segmen common katoda untuk menampilkan angka desimalnya. Pada rangkaian diatas outputan dari arduino yaitu pin 6,7,8,9,10,11,12 dihubungkan ke input dari seven segmen. Pada rangkaian ini untuk mengkombinasikan segmen-segmen pada seven segmen disetting logika High sehingga output yang tampil pada seven segmen akan menampilkan angka yang diinginkan.

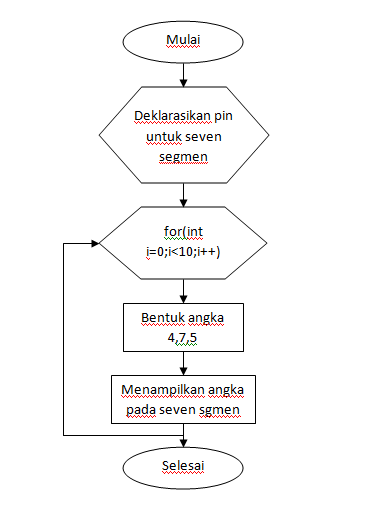

3. Flowchart [kembali]

4. Listing Program [kembali]

 byte pin[]={6,7,8,9,10,11,12};

void setup() {
  // put your setup code here, to run once:
for(int i=0;i<10;i++)
{
  pinMode(pin[i],OUTPUT);
}
}
void loop() {
  // put your main code here, to run repeatedly:
  digitalWrite(6,HIGH);
  digitalWrite(7,HIGH);
  digitalWrite(8,LOW);
  digitalWrite(9,LOW);
  digitalWrite(10,HIGH);
  digitalWrite(11,HIGH);
  digitalWrite(12,LOW);
  delay(500);

  digitalWrite(6,LOW);
  digitalWrite(7,LOW);
  digitalWrite(8,LOW);
  digitalWrite(9,LOW);
  digitalWrite(10,HIGH);
  digitalWrite(11,HIGH);
  digitalWrite(12,HIGH);
  delay(500);

  digitalWrite(6,HIGH);
  digitalWrite(7,HIGH);
  digitalWrite(8,LOW);
  digitalWrite(9,HIGH);
  digitalWrite(10,HIGH);
  digitalWrite(11,LOW);
  digitalWrite(12,HIGH);
  delay(500);
}
